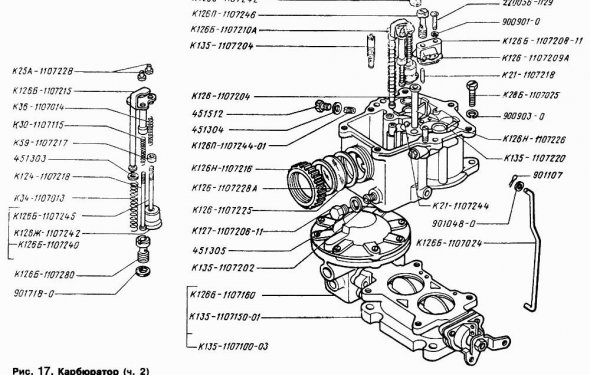

Карбюратор Газ 3307

Проверка и регулировка мо­мента открытия клапана эко­номайзера с механическим при­водом. Установив привод ускорительного насоса, надо проверить и при необходимо­сти отрегулировать момент открытия клапа­на экономайзера с механическим приводом. Расстояние между кромкой дросселя и стенкой смесительной камеры в момент от­крытия клапана экономайзера должно быть для карбюратора К-84М 9, 0 мм. Указа иное расстояние можно замерять шаблоном или специальным измерительным инструментом. Если имеется отклонение от этой величины, надо произвести регулировку методом под­гибания планки штока ускорительного на­соса карбюратора К-84М. Подгибание план­ки производить только на участке 30 мм (рис. 1).

Проверка герметичности кар­бюратора. Проверка герметичности кар­бюратора может быть произведена, а спе­циальном приборе модели 355 ГАРО (рис.2) для проверки карбюраторов. Проверяемый карбюратор 5 устанавливают на кронштейне 7 и подвергают опрессовке путем подачи в него топлива под избыточ­ным давлением 0, 2 кГ/см2 из бачка 13 по трубке 3 и шлангу 2. Давление в системе создается нагнетанием в бачок прибора воз­духа через обратный клапан 12 от ручного насоса или системы пневматического приво­да. Максимальное давление в бачке ограни­чивается предохранительным клапаном 15, который отрегулирован на давление 0, 5 кГ/см2. Заполнение бачка топливом осу­ществляется через кран 14, при этом необ­ходимо предварительно понизить давление воздуха в бачке, для чего он сообщается с атмосферой через кран 11. Краны 14 и 11 между собой сблокированы так, что внача­ле при повороте рукоятки 10 на 90° откры­вается кран 11 и выпускает из бачка воздух, а затем при дальнейшем повороте на 90° откроется кран 14, сообщающий бачок с ванной 9, предназначенной для заливки топлива в бачок прибора. Проверка уровня топлива в бачке производится через смотро­вое окно 16. Проверку уровня топлива в собранном карбюраторе можно производить на том же приборе модели 355.
