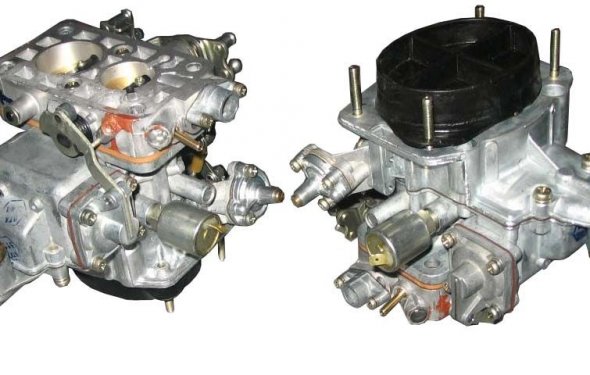

Карбюратор Озон 2107
Для начала предлагаю рассмотреть принцип работы обычной штатной системы экономайзера принудительного холостого хода на ВАЗ-2107 с карбюратором ОЗОН и штатным блоком управления ЭПХХ. Что бы понять для чего эта система нам нужна и нужна ли вообще, так как многие просто анулируют этот блок, подключая напрямую +12 вольт от зажигания у электро-магнитному клапану и привет, что есть клапан, что нету. Итак, цитируем мурзилку:
Система холостого хода предназначена для подачи топлива в задроссельное пространство первичной камеры и отключения его подачи в режиме принудительного холостого хода (торможения двигателем автомобиля ваз 2107). Система холостого хода состоит из экономайзера, микропереключателя, электропневмоклапана и блока управления электропневмоклапаном. На автомобиле ваз 2107 экономайзер вместе с кронштейном микропереключателя крепится двумя винтами к корпусу дроссельных заслонок. При выключенном на автомобиле ваз 2107 зажигании игла клапана экономайзера перекрывает канал подачи топлива. Игла клапана экономайзера выполнена заодно со штоком диафрагмы и при создание разрежения в задиафрагменное пространство перемещается и открывает канал. Ход иглы клапана экономайзера и соответственно расход топлива через систему холостого хода регулируется винтом («количества»). Разрежение в экономайзер подается от впускного коллектора трубопровода по шлангам через электропневмоклапан, установленный на правом брызговике в моторном отсеке автомобиля ваз 2107. Управление электропневмоклапаном осуществляется блоком управления и микропереключателем. Блок управления электропневмоклапаном расположен на левом брызговике в моторном отсеке автомобиля ваз 2107. Блок управления, в зависимости от управляющих импульсов, поступающих от первичной обмотки катушки зажигания, выключает электропневмоклапан при разомкнутых контактах микропереключателя и оборотах двигателя 1600 об/мин и снова включает его при снижении оборотов до 1200 об/мин. Микропереключатель размыкает цепь подачи напряжения на электропневмоклапан при отпущенной на автомобиле ваз 2107 педали «газа». При оборотах двигателя более 1600 об/мин и отпущенной педали «газа» подача топлива через канал холостого хода прекращается.
