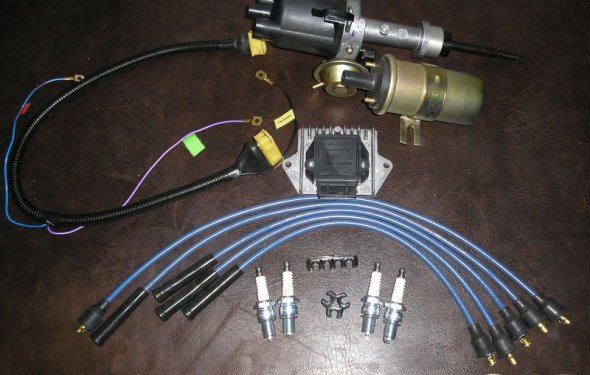

Бесконтактная Система Зажигания Ваз 2107

Схема бесконтактной системы зажигания.

Схема классической системы зажигания.

Отличие между двумя системами заключается в коммутаторе, который устанавливается в бесконтактной системе, вместо прерывателя, в контактной системе. Устанавливаемый электронный коммутатор замыкает или размыкает цепь за счет отпирания или запирания выходного транзистора, тем самым повышая напряжение на свечах, увеличивая энергию искрового разряда. Кроме этого, при небольших оборотах двигателя не происходит снижения уровня напряжения, что улучшает условия его пуска.

В классическом варианте установлен распределитель, который прерывает ток в катушке зажигания и распределяет импульсы высокого напряжения по установленным свечам. На автомобилях ВАЗ 2107 – 21074 используют распределитель зажигания 30.3706, на ВАЗ-21072 – 30.3706-01.

Замок зажигания

На автомобиле устанавливается замок зажигания, состоящий из двух основных частей – устройства переключения и контактной платы. Каждая часть представляет собой независимый элемент, что позволяет при выходе из строя одной из них, произвести замену отдельно, не меняя замок в комплексе. Все работы по замене замка пуска двигателя можно произвести самостоятельно, своими руками, вооружившись необходимым набором инструмента и пассатижами.

Насколько правильно работает замок запуска двигателя, можно проверить с помощью мультиметра. Для этого необходимо клеммы прибора поочередно подсоединить к выводам на замке, соответствующим определенному положению ключа. Исправно работающая контактная группа, покажет сопротивление, стремящееся к нулю, в противном случае, контакты окислились или подгорели, что говорит о необходимости замены контактной группы.

Катушка зажигания

Основное предназначение катушки установленной на автомобиле ВАЗ 2107 – преобразовать ток низкого напряжения в высокое, которое пробивает воздушный зазор между электродом свечи зажигания и образовывает искру, воспламеняющую рабочую смесь. При установленной на автомобиле контактной системы зажигания, применяют катушку Б 117 А.

Установлена она в моторном отсеке на левом брызговике, а крепление осуществляется с помощью двух шпилек. По своему устройству – это трансформатор с магнитопроводом, который состоит из наружного магнитопровода и сердечника, имеет две обмотки – первичную и вторичную. Корпус катушки зажигания изготовлен из металла и имеет цилиндрическую форму.

Сверху закрыт герметичной крышкой из изоляционного материала. В случае выхода катушки зажигания из строя, поменять ее на новую не составит большого труда, даже человеку, не имеющего определенных навыков и знаний. Для этого понадобиться два ключа, накидной 8мм и торцовый 10мм. Фото помогут более наглядно понять, как это необходимо сделать.
