Список датчиков и их технических характеристик

Современный автомобиль, это сложный механизм, связанный в единую электрическую цепь. Следить за слаженной работой этого механизма помогают всевозможные датчики, устанавливаемые на автотранспортное средство.

Датчик температуры ВАЗ-2114. Фото

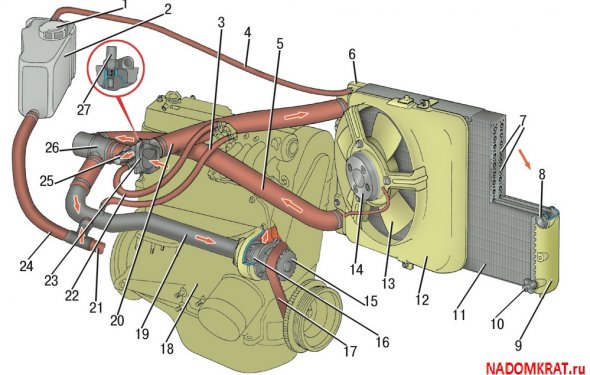

В условиях современного мегаполиса, где большое количество автомобилей, светофоров, пешеходных переходов, пробок, заторов, двигатель автомобиля подвергается дополнительному перегреву, особенно в летний период. Чтобы своевременно среагировать на повышение температуры охлаждающей жидкости на ВАЗ 2114 установлен датчик, позволяющий осуществлять контроль над любыми изменениями температурного режима.

По своей конструкции – это резистор или термистор, в котором в зависимости от температуры изменяется его сопротивление. Установка производится в постоянно циркулирующем потоке охлаждающей жидкости, происходящем в патрубке охлаждающей рубашки, который находится на блоке цилиндров.

За счет отрицательного температурного коэффициента сопротивления термистора, при нагреве жидкости происходит уменьшение его сопротивление. Так при температуре -40 градусов, оно будет составлять 100700 Ом, при повышении до +130, уже 70 Ом. Контроллер подает на датчик напряжение в 5В посредством резистора, имеющего постоянное сопротивление, который находится внутри контроллера.

Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчик. На холодном двигателе падение напряжение высокое, на прогретом – низкое. От температуры охлаждающей жидкости зависят многие характеристики управления.

Как только возникает неисправность цепей регулятора температуры, контроллер через определенный период времени заносит в свою память соответствующий код и начинает сигнализировать о возникших неполадках с помощью контрольной лампы «CHECK ENGINE».

Датчик холостого хода ВАЗ-2114

Расположен на поверхности корпуса дроссельного узла, неподалеку от датчика дроссельного узла. Крепление к корпусу дроссельного узла производится с помощью двух винтиков.

В момент включения зажигания, шток выдвигаясь полностью, упирается в калибровочное отверстие, находящееся в дроссельном патрубке. Затем, датчик отсчитывая заложенный алгоритм, возвращает клапан в первоначальное положение.

На прогретом двигателе на момент регулировки регулятор располагается на отметки 30-50 шагов. Количество поступающего воздуха через калибровочное отверстие, постоянно меняется в зависимости от расположения штока.

При этом если шток втягивается, то шаг уменьшается, и наоборот. Ход штока может составлять 250 шагов. При покупке нового датчика холостого хода необходимо обязательно расстояние между головкой штока и фланцем, оно должно составлять порядка 23мм.
