Устройство Двигателя Ваз 2114

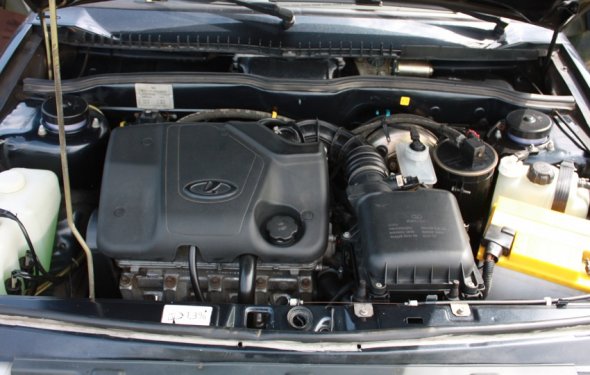

Автомобиль ВАЗ-2109 комплектовался тремя силовыми агрегатами объемом 1, 1, 1, 3 или 1, 5 литра. За исключением рабочего объема и, соответственно, высоты, моторы «девятки» в остальном не отличаются друг от друга. Изначально все устанавливаемые двигатели были карбюраторными, и лишь в начале двухтысячных годов производитель стал комплектовать машины впрысковыми моторами. Ниже будет рассмотрено устройство двигателя «девятки» на примере 1, 5-литрового инжекторного мотора ВАЗ-2111, он также устанавливался на ВАЗ-2110 и 2114 ранних годов выпуска.

Итак, «сердце» автомобиля ВАЗ-2109 –четырехтактный четырехцилиндровый восьмиклапанный «атмосферник», работающий на бензине, с верхним расположением распредвала. В отличие от заднеприводных ВАЗ-2106 и ВАЗ-2103, у переднеприводных моделей 2109, 2110, 2114 и остальных мотор располагается поперечно. Цилиндры нумеруются от шкива коленвала, порядок их работы 1-3-4-2. Электронное управление осуществляется контроллером «Январь», Bosch или GM.

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

• 0, 4 при первом ремонте;
• 0, 8 при втором.

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.
